Regulador automático de tensión (AVR) Función,Principio de funcionamiento

Este artículo explica reguladores automáticos de tensión (AVR), incluidas las características, el funcionamiento de los AVR digitales, las aplicaciones domésticas, las mejores prácticas de mantenimiento, las consideraciones clave y las principales diferencias entre AVR y SAI.

Función del regulador automático de tensión (AVR)

Los reguladores automáticos de tensión (AVR) garantizan una salida de tensión alterna estable para los dispositivos conectados.

Entre las funciones clave se incluyen:

Estabilización de tensión: Mantiene una salida constante de 220 V CA a pesar de las fluctuaciones de entrada, protegiendo electrodomésticos como frigoríficos u ordenadores de daños causados por condiciones de sobretensión/subtensión.

Protección contra sobretensiones: Protege contra las sobretensiones y los picos de tensión ajustando los voltajes a niveles seguros, algo fundamental para los aparatos electrónicos sensibles en entornos residenciales.

Gestión de la carga: Equilibra las cargas reactivas en configuraciones multigenerador y evita sobrecargas ajustando dinámicamente las corrientes de excitación.

Principio de funcionamiento del regulador digital

Un regulador digital funciona mediante un sistema de control de bucle cerrado:

Detección de tensión: Los sensores miden la tensión alterna de entrada (por ejemplo, 220 V) y la comparan con un valor de referencia preestablecido.

Ajuste de errores: Si se producen desviaciones, el controlador digital calcula las correcciones necesarias mediante algoritmos (por ejemplo, control PID o H∞) para minimizar el error de tensión.

Regulación de salida: Ajusta la corriente de excitación mediante dispositivos semiconductores (por ejemplo, tiristores) para estabilizar la tensión de salida del generador con una precisión de ±1%-5%.

Aplicación en entornos domésticos

Los AVR son vitales para la estabilidad de la energía residencial:

Compatibilidad: Diseñado para sistemas de CA monofásicos (rango de entrada de 90-350 V), ideal para electrodomésticos que requieren 220 V.

Reducción del ruido: Los filtros EMI integrados minimizan las interferencias de los generadores, garantizando una alimentación limpia para televisores, routers y sistemas de iluminación.

Características de seguridad: El modo de derivación automática se activa durante los fallos, permitiendo que la alimentación fluya directamente a los dispositivos sin intervención del regulador.

Cómo utilizar un regulador para sistemas domésticos

Instalación :

→ Conecte el regulador entre el generador y el circuito doméstico, asegurando una ventilación adecuada y evitando fuentes de calor.

→ Compruebe que el cableado coincide con las etiquetas de los terminales.

Configuración :

→ Ajuste la perilla de voltaje (VOLT) para ajustar la salida a 220V. Utilice un multímetro para validar la precisión.

→ Active la protección de frecuencia (por ejemplo, 50/60 Hz) para evitar la subtensión durante las caídas de velocidad del generador.

Buenas prácticas de mantenimiento

Controles rutinarios: Inspeccione mensualmente si hay acumulación de polvo, conexiones sueltas o terminales corroídos.

Pruebas de rendimiento: Utilice un comprobador de tensión para asegurarse de que el regulador mantiene estable la salida de 220 V con cargas variables.

Cuidado de los componentes: Sustituya rápidamente los fusibles fundidos para evitar averías en el sistema.

Consideraciones clave para los AVR digitales

Potencia nominal: Seleccione un modelo con una capacidad 20-30% superior a la carga total del hogar para hacer frente a las sobretensiones.

Ventajas digitales: Optimización del algoritmo de control y rendimiento de la respuesta dinámica, rendimiento y fiabilidad de la plataforma de hardware, compatibilidad del sistema e interfaz de comunicación.

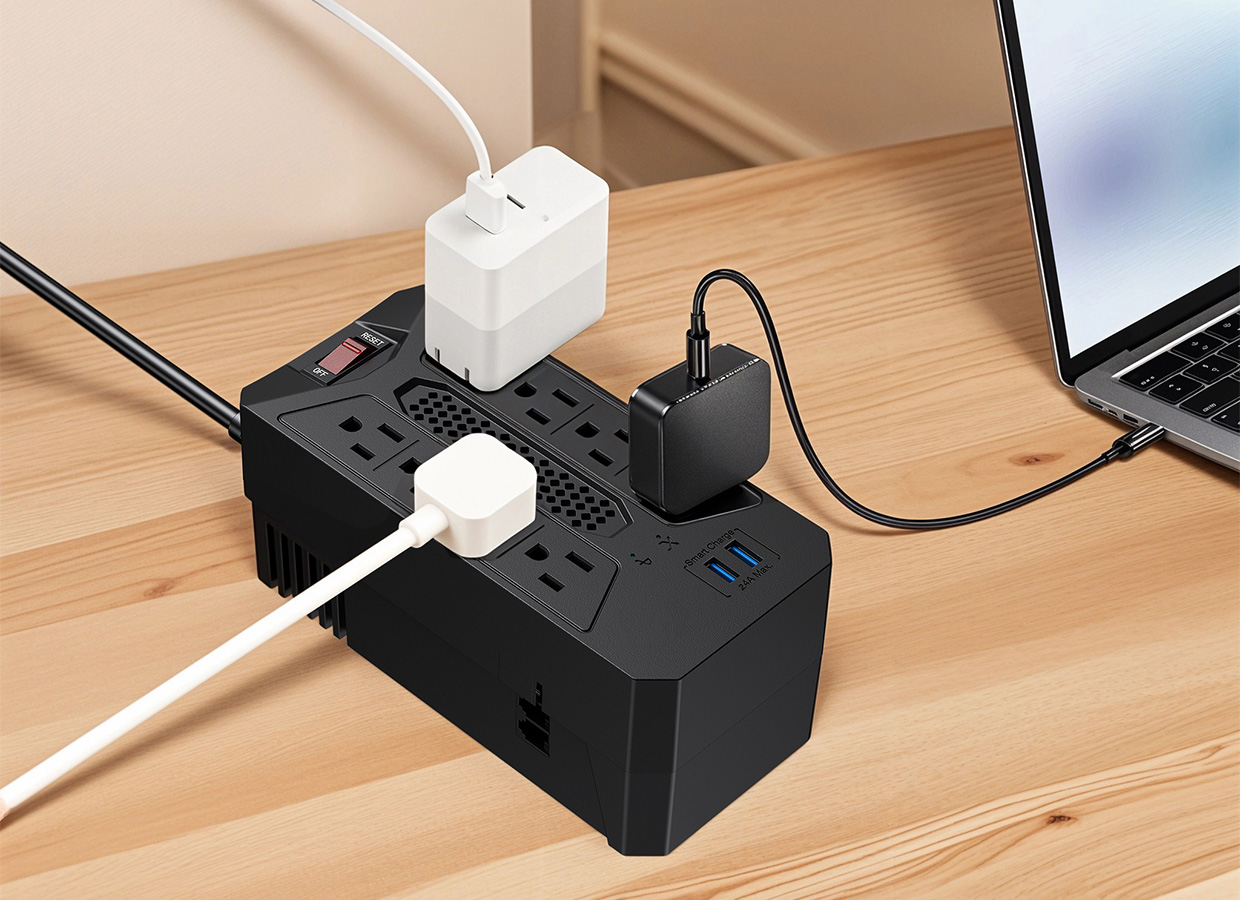

Funciones fáciles de usar: Opta por AVR con interfaces USB o indicadores LED (por ejemplo, avisos de baja frecuencia) para facilitar la supervisión.

Diferencia fundamental entre regulador automático de tensión (AVR) y sistema de alimentación ininterrumpida (SAI)

Aunque tanto el regulador automático de tensión (AVR) como el sistema de alimentación ininterrumpida (SAI) son dispositivos de gestión de la energía, sus funciones, principios y escenarios de aplicación son significativamente diferentes. A continuación se presenta una comparación específica entre ambos:

● Diferencia de función central

→ AVR: Se utiliza principalmente para estabilizar las fluctuaciones de la tensión de entrada, ajustando la relación de vueltas de la bobina o controlando la corriente de excitación, la tensión de salida se mantiene dentro del rango establecido (como 220V±5%). Las funciones típicas incluyen protección contra sobrecarga/subcarga de tensión, arranque retardado para evitar el impacto de sobretensiones, etc.
→ SAI: Tiene funciones tanto de estabilización de tensión como de alimentación de reserva. Durante la alimentación normal, el rectificador se utiliza para estabilizar la tensión, y cuando se interrumpe la alimentación de red, la batería y el inversor se utilizan para proporcionar alimentación continua (tiempo de conmutación ≤10ms) para garantizar que el equipo no se desconecte.

● Comparación del principio de funcionamiento

→ AVR: Se utiliza un sistema de control de bucle cerrado para ajustar la tensión en tiempo real mediante un servomotor o un controlador digital (como un algoritmo PID). Por ejemplo, cuando la tensión de entrada fluctúa, el AVR ajusta dinámicamente la salida cambiando la posición de la escobilla de carbón del transformador o ajustando el ángulo de disparo del tiristor.
→ SAI: Contiene módulos como rectificador, batería, inversor, etc. Cuando la alimentación de red es normal, el rectificador suministra energía a la carga y la carga; cuando la alimentación está desconectada, el inversor convierte la corriente continua de la batería en corriente alterna y conmuta la alimentación sin interrupciones.

● Escenarios de aplicación y aplicabilidad

→ AVR: Adecuado para situaciones en las que la tensión es inestable pero se permiten cortes de corriente breves, como electrodomésticos (frigoríficos, televisores) y equipos industriales no críticos. El rango típico de tensión de entrada es amplio (como 125 V-275 V), lo que permite hacer frente a problemas de baja tensión/alta tensión en redes eléctricas rurales o antiguas.
→ SAI: Diseñado para equipos con altos requisitos de continuidad de la alimentación, como servidores, equipos médicos y centros de datos. Aunque se interrumpa la alimentación de red, el SAI puede seguir proporcionando energía de reserva durante minutos u horas para evitar la pérdida de datos o la caída del sistema.

● Características técnicas y coste

→ Velocidad de respuesta: La precisión de regulación de tensión del AVR puede alcanzar ±1%-5%, pero el tiempo de respuesta puede ser mayor (milisegundos); el tiempo de conversión del SAI ≤10ms, y admite el ajuste dinámico de la carga (como la compensación de carga escalonada).
→ Coste y mantenimiento: El AVR tiene una estructura sencilla y un coste bajo, y su mantenimiento consiste principalmente en la limpieza y la inspección de la línea; el SAI contiene paquetes de baterías y complejos circuitos inversores, por lo que es caro y requiere la sustitución periódica de las baterías y la supervisión del estado de carga y descarga.

● Principales diferencias de diseño

→ Dispositivo de almacenamiento de energía: El regulador no tiene función de almacenamiento de energía y solo depende del ajuste dinámico; el SAI debe estar equipado con baterías como energía de reserva.
→ Método de estabilización de tensión: El AVR corrige directamente la tensión mediante regulación física de la tensión o control digital; la estabilización de la tensión del SAI se basa en el doble procesamiento de rectificadores e inversores. Algunos SAI de gama baja utilizan el cambio de relés, y el efecto de estabilización de la tensión es deficiente.

Resumen

La diferencia esencial entre el AVR y el SAI es que el AVR se centra en la estabilidad de la tensión, mientras que el SAI proporciona una garantía de continuidad de la alimentación basada en la estabilización de la tensión. Los usuarios deben elegir en función de sus necesidades reales: si sólo necesitan hacer frente a las fluctuaciones de tensión (como la protección de electrodomésticos), el AVR es económico y eficiente; si necesitan garantizar el funcionamiento continuo de equipos clave (como servidores o equipos médicos), deben utilizar el SAI.
