Posizionamento elettrico di prese, spine e uscite nei dispositivi di protezione della tensione

Nei dispositivi di protezione della tensione, la presa, la spina e lo scarico svolgono ruoli diversi. Il loro posizionamento e le differenze funzionali influiscono direttamente sulla sicurezza elettrica e sull'adattabilità del dispositivo allo scenario di utilizzo. Di seguito viene presentata un'analisi dettagliata basata sulla definizione tecnica e sulle caratteristiche di progettazione del prodotto:

Uscita (presa di corrente/terminale di uscita dell'alimentazione)

Posizionamento:

La presa è l'interfaccia di ingresso dell'alimentazione del protettore di tensione, di solito situato sul retro o sul lato del dispositivo. Serve per collegarsi alla rete elettrica esterna. Ad esempio, un protettore di tensione che supporta un'ampia tensione di ingresso di 110V-230V ha bisogno di una presa per adattarsi agli standard della rete elettrica di diversi Paesi.

Funzione:

→ Introduzione dell'alimentazione: L'alimentazione di rete viene immessa nel circuito interno del protettore come punto di partenza dell'intero sistema.

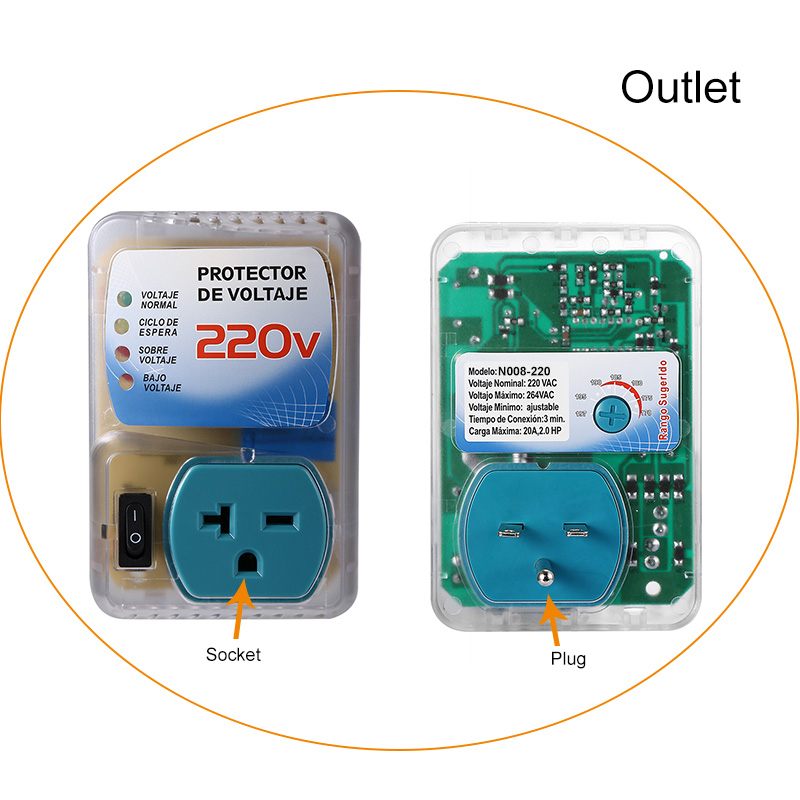

→ Compatibilità di tensione: Deve supportare un'ampia gamma di tensioni di ingresso (come il protettore automatico di tensione da 220 V menzionato in N008-220, che supporta la regolazione 170 V~265 V) per adattarsi alle fluttuazioni della rete in diverse regioni.

→ Caratteristiche di sicurezza:
Alcuni prodotti di fascia alta integrano componenti di protezione dalle sovratensioni (come i varistori) all'uscita per assorbire l'energia di sovratensione direttamente dalla sorgente.

Zoccolo (interfaccia di uscita zoccolo/dispositivo)

Posizionamento:

La presa è l'interfaccia di uscita dell'alimentazione del protettore di tensione, che consente agli utenti di inserire la spina del dispositivo elettrico. Ad esempio, la presa di protezione N010 di Yixing ha un design a più fori e supporta l'accesso a dispositivi da 12A.

Funzione:

→ Distribuzione dell'energia: trasmette la corrente stabilizzata o elaborata per le sovratensioni al dispositivo elettrico.
→ Protezione intelligente: protezione integrata contro le perdite (come il rilevamento dello squilibrio della corrente tra filo in tensione e filo neutro e l'interruzione dell'alimentazione entro 0,1 secondi), oppure tramite componenti come gli interruttori reed per ottenere una protezione attiva contro le scosse elettriche (l'alimentazione viene attivata solo quando la spina corrispondente è completamente inserita).

Differenze di progettazione:

→ Specifiche di corrente: suddivise in 12A (1440W) e 20A (4400W), che devono corrispondere alla potenza dell'apparecchio elettrico.
→ Design della porta di sicurezza: impedisce l'inserimento di oggetti estranei che potrebbero causare scosse elettriche, particolarmente adatto alle aree di attività dei bambini in casa.

Spina (spina/connettore di rete)

Posizionamento:

La spina è l'ingresso fisico del protettore di tensione, che viene inserito direttamente nella presa di rete (ad esempio una spina a muro).

Funzione:

→ Collegamento elettrico: Contatto con la presa di rete attraverso contatti in rame per condurre energia elettrica.

→ Adattamento standard: Deve essere conforme alle normative regionali per garantire che la forma dell'innesto corrisponda al foro della presa.

Design speciale:

Alcune spine sono dotate di magneti incorporati (come i magneti al neodimio ferro-boro), che attivano la chiusura dell'interruttore reed solo quando è completamente inserito, realizzando un controllo attivo dello stato di carica della presa.

Meccanismo di protezione coordinato dei tre

Percorso di ingresso:

La spina viene inserita nella presa di rete → l'energia elettrica viene elaborata dal circuito interno del protettore (stabilizzazione della tensione, assorbimento delle sovratensioni) → viene inviata alla presa di corrente per l'utilizzo.

Collegamento di protezione:

→ Protezione da sovratensione/sottotensione: Attraverso il chip di rilevamento della tensione all'estremità dell'uscita, il relè viene controllato per interrompere il circuito di ingresso o di uscita (come l'azione predefinita di sottotensione 90V e sovratensione 140V del protettore automatico di tensione N010).

→ Protezione dalle dispersioni: Il trasformatore all'estremità della presa rileva la differenza di corrente tra il filo sotto tensione e il filo neutro, attivando lo sgancio per interrompere l'alimentazione.

Isolamento di sicurezza:

La presa anti-scossa elettrica è collegata al controllo magnetico della spina e della presa per garantire che la presa non sia sotto tensione quando non viene utilizzata.

Differenza fondamentale tra i tre

Terminologia	Posizionamento	Scenari tipici	Caratteristiche tecniche
Uscita	Uscita del sistema di alimentazione	Punto di accesso alla rete, interfaccia di distribuzione interna del protettore	Concentrandosi sull'estrazione e la distribuzione della corrente, deve soddisfare i requisiti del livello di tensione.
Presa di corrente	Interfaccia a presa per l'alimentazione del dispositivo	Interfaccia di uscita del protettore (alimentatore inserito)	Deve essere compatibile con i tipi di spina (ad esempio a tre e due fori), supportare il design anti-scossa elettrica
Spina	Spina fisica per il collegamento all'alimentazione esterna	Spina di ingresso del protettore (inserita nella presa di rete o a monte)	Deve essere conforme agli standard regionali (come quelli americani, europei), i materiali devono essere resistenti alle alte temperature.

Buon ruolo nel protettore di tensione

Percorso di ingresso: spina (plug) → inserimento della spina nella presa di rete → ingresso dell'alimentazione nel circuito interno del protettore.

Meccanismo di protezione: il protettore esegue il rilevamento di sovratensione/sottotensione e l'assorbimento delle sovratensioni sulla corrente di ingresso.

Percorso di uscita: la corrente elaborata passa attraverso la presa (porta di uscita) → trasmessa all'apparecchiatura elettrica.

Suggerimenti per la selezione e l'applicazione

Scenario domestico: Privilegiare i prodotti con prese che supportano un'ampia tensione di ingresso, prese con protezione contro le perdite e prese con porte di sicurezza.

Scenario industriale: Sia le spine che le prese devono soddisfare requisiti di corrente elevata (ad esempio superiore a 16A), resistenza alle alte temperature e protezione integrata contro le sovratensioni.

Compatibilità internazionale: L'uso transfrontaliero richiede l'adeguamento agli standard delle spine del paese di destinazione.

Comprendendo il posizionamento funzionale e il meccanismo di coordinamento dei tre elementi, gli utenti possono selezionare con maggiore precisione la soluzione di protezione della tensione appropriata per ottenere una protezione di sicurezza full-link dall'accesso alla rete alle apparecchiature terminali.
